机器人产业链概况




       IDC近日发布的《全球商用机器人支出指南》显示,中国机器人(含无人机)及相关服务的消费额持续高速增长,到2021年将达到746亿美元(约合4720亿元人民币),2017年~2021年年复合增长率(CAGR)达到31.9%;该指南显示,中国是全球最大的机器人市场,预计到2021年将占全球总量的34%以上;

       根据工信部近期发布的《2020年1-12月机器人行业运行情况》显示,1-12月累计生产工业机器人23.7万套,同比增长19.1%,创下我国工业机器人单年产量最高纪录,工业机器人使用密度将超过150台/万人,我国工业机器人本体的市场规模达到380亿元。中国制造向中国“智造”升级中,机器人正在扮演着越来越重要的角色。我国涉及生产机器人的企业超过了800多家,其中超过200家是机器人本体制造企业。

     2021年3月12日,机器人产业蓝皮书《中国机器人产业发展报告(2020~2021)》(以下简称“蓝皮书”)正式线上首发。蓝皮书指出,中国受理机器人相关专利总量已赶超日本、美国、韩国、德国,跃居全球第一。


       而中国的机器人线缆的应用就不那么理想,目前机器人市场60%以上都使用的是进口电缆和连接器。在这一市场,外资企业遥遥领先。比如,富上(FooConn)陆续投入了大量资金配套研发,目前产品已经应用于三菱、安川、松下、台达、三洋、欧姆龙、埃斯顿、华中数控、广州数控等伺服驱动器上,但国内企业正奋起直追,现已踊现出一大批优秀的机器人线缆企业,如深圳金泰科、深圳新雅、深圳红旗电工、东莞成佳、东莞卡尔德、海易初、上海卡迪夫、苏州科宝、宁波容合、浙江万马等。

 2021年6月1日,深圳市机器人特种线缆行业协会重磅发布了《2021中国机器人特种线缆发展白皮书》,引导行业良性发展。


       多数人对机器人电缆的印象都局限在组装机器人中,但事实上,机器人电缆不仅仅是组装机器人一小部分应用,除此之外,还被广泛的使用在其他各个领域,比如自动化生产线、建筑工程建设、起重机、挖掘机以及水下探测项目中等等。

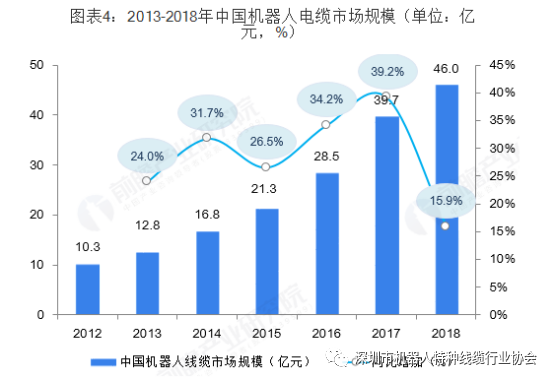

       随着“中国制造2025”概念的提出和明确、信息化与工业化的不断融合,以机器人科技为代表的智能化产业正蓬勃兴起。中国工业机器人保有量已占全球四分之一,已成为全球最大的工业机器人市场。与此同时,机器人也必将在生活和面向医疗、信息等新的应用服务领域拥有更多新的发展空间。在全球机器人发展的强劲带动下,在可以预见的未来,机器人线缆的市场份额和需求量将大幅增长!

       为了更好地催促中国机器人线缆产业的全面发展,优尔检测认证作为深圳市机器人特种线缆行业协会的副会长单位,特推出以下优惠测试方案,以让更多的机器人线缆企业测得起,测得准,并能拿到权威的第三方检测报告。


机器人分类

机器人自动化行业,一般可以区分为:

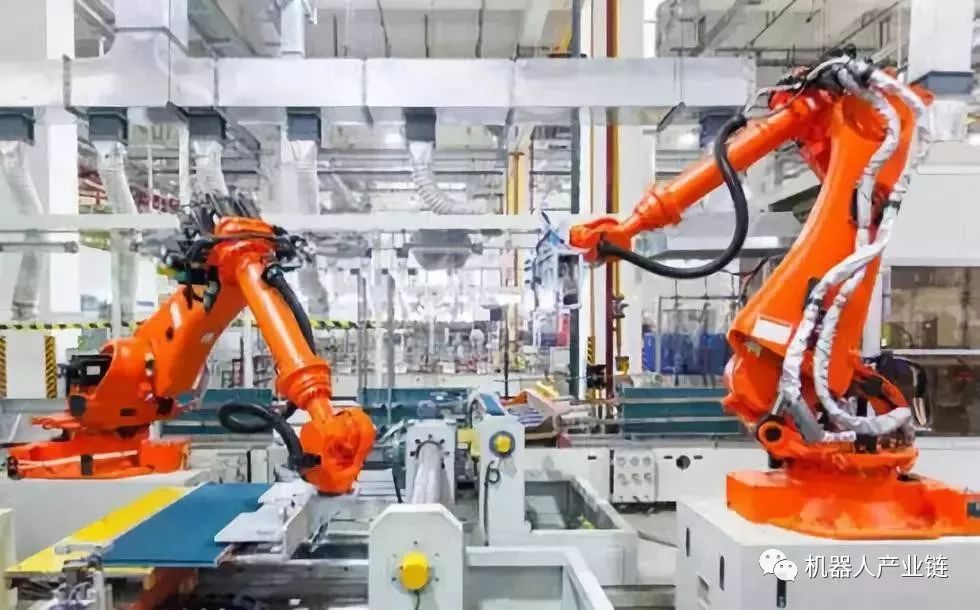

(1)工业机器人:工业机器人是指面向工业领域的多关节机械手或多自由度机器人,在工业生产加工过程中通过自动控制来代替人类执行某些单调、频繁和重复的长时间作业,主要包括焊接、搬运、码垛、包装、喷涂、切割等机器人。

(2)服务机器人:服务机器人是指在非结构环境下为人类提供必要服务的多种高技术集成的先进机器人。

(3)特种机器人:特种机器人则是代替人类从事高危环境和特殊工况的机器人。



01

工业机器人知名品牌

国际四大机器人巨头:ABB、KUKA、安川电机、发那科。

中国国产机器人代表:新松、埃夫特、埃斯顿、广州数控、固高、李群、钱江等。


02

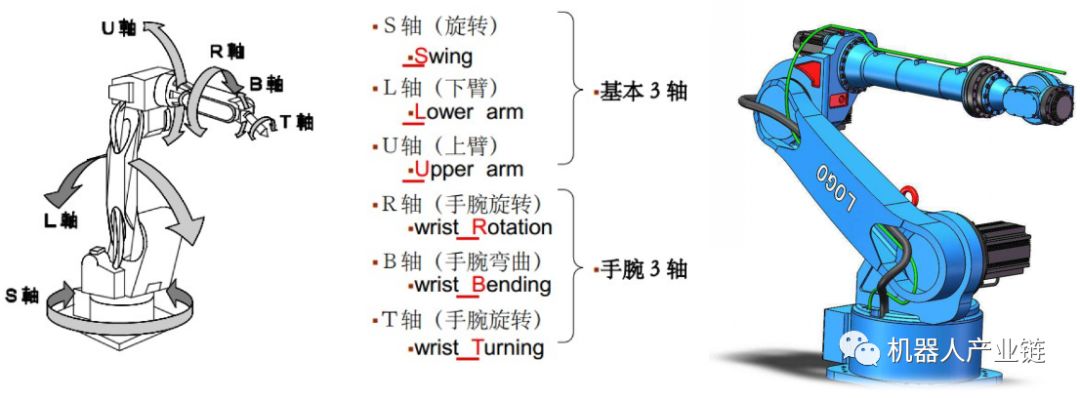

机器人六大轴定义




03

机器人电缆标准

当前常见的机器人电缆标准及测试规范:

TUV莱茵:2PfG 2577

Requirements for Cables used in Robot System

德国TUV莱茵公司2016年08月发布,规定了机器人线缆8大测试项目,这也是目前众多机器人线缆企业引用的标准。

UL:RP 5770

Recommended Practice for Evaluating Cables for Use in Repeated Flexing Applications

美国UL公司2018年08月发布,有别于德国TUV莱茵标准,在引用UL758安规标准的基础上,规定了四项测试。

VDE: VDE-PB-0022

Test Specification Classification of Flexible Industrial Cables

德国VDE公司2018年07月发布,这是一个测试规范,分为机械测试,化学测试,热学测试,EMC电磁兼容,燃烧测试等五大部分。

中国机器人产业联盟:CRlA 0003-2016 《工业机器人专用电缆》

由2016年发布初稿,正在上报成为国家标准。CR标准与德国《2PfG2577》类似,在某些参数指标上要求更高一些。CRIA-003-2019 <<工业机器人用柔性电缆>>于近期即将发布。

主机厂(KUKA等)


04

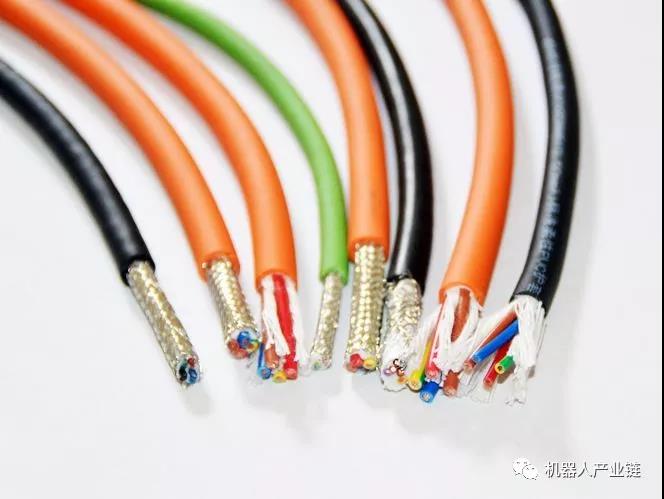

机器人电缆分类

(1)机器人动力电缆

为机器人提供动力,一般为固定敷设

(2) 控制器到示教器电缆

柔性电缆,低弯曲,要求抗拉强度。

(3)控制主机到本体连接电缆

固定或移动敷设。如移动敷设则为拖链电缆,高弯曲,包括动力线、I/O线、信号线等

(4)机器人本体电缆

高弯曲,包括动力线、I/O线、信号线等



05

机器人电缆测试项目

TUV 2PFG2577机器人电缆八大测试 :

(1)曲挠测试

(2)弯折及旋转

(3)弯折

(4)拖链测试

(5)90度弯折

(6)2D扭转

(7)垂直扭转

(8)3D旋转


UL RP5770机器人电缆四大测试 :

(1)Tick-tock test摇摆测试

(2)Torsion test 扭转测试

(3)Chain track (C-track) Test 拖链测试

(4)Flexing Test弯曲测试(二轮曲挠测试)


06

机器人电缆分级

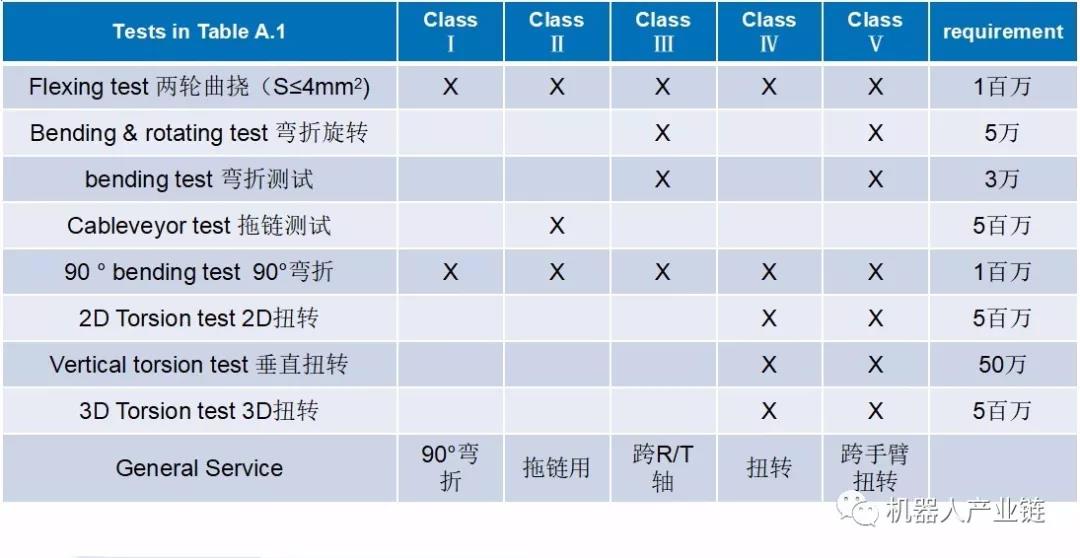

TUV莱茵2PfG 2577电缆分级



07

机器人常用材料选型

根据我们的收集整理,目前市场上主要的材料搭配(绝缘+外被)如下:

TPE+PUR

PVC+PUR

PVC+PVC

ETFE+PUR

TPEE+PUR

TPEE+PVC


08

机器人线缆常用UL758型号推荐

基于UL758安规标准和机器人线缆的特殊要求,优尔国际,推荐以下UL758型号以供大家设计参考:

电箱内连接线

UL1007,1015,1569

基座-电箱编码器电缆

2464,2517,20276

基座-电箱电源电缆

2586,2570,2517,20276

拖链编码器电缆

2517,2464,20276

拖链电源电缆

2586,2464,2517

机器人本体抱闸电缆

2586,2570

机器人本体编码器电缆

2517,2464,20276

机器人本体电源电缆

2586,2570,2464

机器人本体用I/O接口电缆

20276,2725

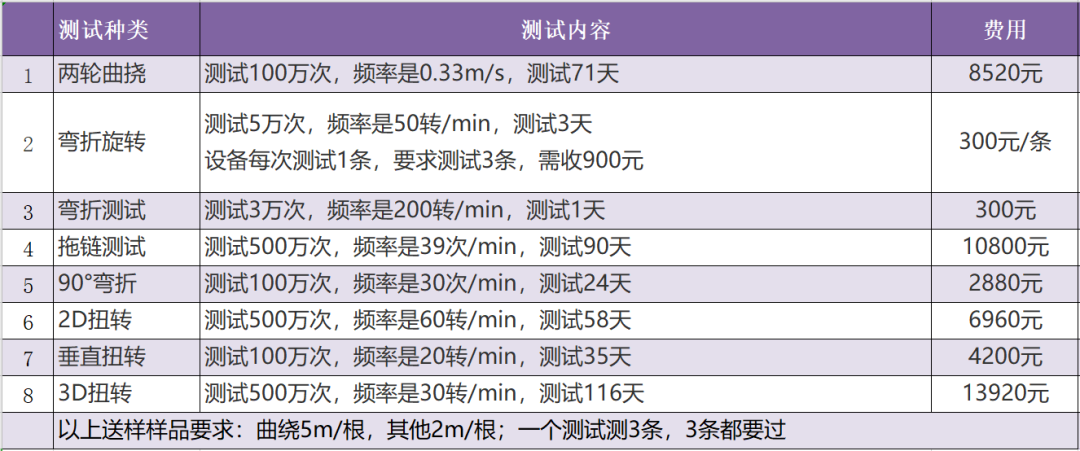

机器人线缆共享测试优惠方案

     机器人线缆按TUV标准2PfG2577机器人线缆的要求分为8大测试,

     报价准则:每项单独测试300元起价(原价600元)(含检测报告),超过300元,则按120元 /天计算(原价200元)


特别优惠



(1)深圳市机器人特种线缆行业协会会员企业一律享受8折优惠

(2)已加入优尔检测共享测试TSP客户按相应的方案打折。

联系人:

         优尔检测      华南检测中心::李经理(Anne)

电话:13530526209

微信:anne13802279258


华东地区联系人:顾经理(Shirley)

电话:18061925532

微信:gu18061925532


华南深圳公司:卢经理(Cally)

电话:13527886289

微信:Lucky1386031
